Materi Menggambar Mesin (Proyeksi dan Dimensi)

PROYEKSI DAN DIMENSI

  • PROYEKSI

A. Proyeksi Piktorial, Ortogonal dan Pandangan
Proyeksi merupakan cara penggambaran suatu benda, titik, garis, bidang, benda ataupun pandangan suatu benda terhadap suatu bidang gambar. Proyeksi piktorial adalah cara penyajian suatu gambar tiga dimensi terhadap bidang dua dimensi. Sedangkan proyeksi ortogonal merupakan cara pemproyeksian yang bidang proyeksinya mempunyai sudut tegak lurus terhadap proyektornya. Secara umum proyeksi dapat dilihat pada gambar dibawah ini :
Materi Menggambar Mesin (Proyeksi dan Dimensi)
1. Proyeksi Piktorial
Untuk menampilkan gambar-gambar tiga dimensi pada sebuah bidang dua dimensi, dapat dilakukan dengan beberapa macam cara proyeksi sesuai dengan aturan menggambar. Beberapa macam cara proyeksi antara lain :

a. Proyeksi piktorial isometri
Untuk mengetahui apakah suatu gambar diproyeksikan dengan cara isometri atau untuk memproyeksikan gambar tiga dimensi pada bidang dengan proyeksi isometri, maka perlu diketahui ciri-ciri dan syarat-syarat untuk menampilkan suatau gambar dengan proyeksi isometri. Adapun ciri dan syarat proyeksi tersebut sebagai berikut :
1). Ciri pada sumbu
- Sumbu x dan sumbu y mempunyai sudut 30° terhadap garis mendatar.
- Sudut antara sumbu satu dengan sumbu lainnya 120°.
2). Ciri pada ukurannya
Panjang gambar pada masing-masing sumbu sama dengan panjang benda yang digambarnya.
Contoh :
Proyeksi Isometri

a). Penyajian Proyeksi Isometri
Penyajian gambar dengan proyeksi isometri dapat dilakukan dengan beberapa posisi (kedudukan), yaitu posisi normal, terbalik, dan horisontal.
(1) Proyeksi isometri dengan posisi normal
Contoh :
Proyeksi isometri dengan posisi normal
(2) Proyeksi isometri dengan posisi terbalik
Contoh :
Proyeksi isometri dengan posisi terbalik

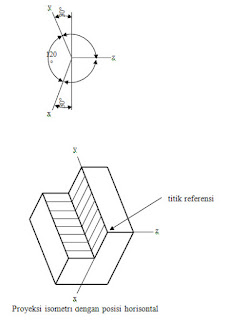

(3) Proyeksi isometri dengan posisi horisontal
Contoh :
Proyeksi isometri dengan posisi horisontal Contoh :
b. Proyeksi Dimetri
Pada proyeksi dimetri terdapat beberapa ciri dan ketentuan yang perlu diketahui, ciri dan ketentuan tersebut antara lain :
1) Ciri pada sumbu
Pada sumbu x mempunyai sudut 10°, sedangkan pada sumbu y mempunyai sudut 40°.
2) Ketentuan ukuran
Perbandingan skala ukuran pada sumbu x = 1 : 1, dan skala pada sumbu y = 1 : 2, sedangkan pada sumbu z = 1 : 1
Contoh :
Proyeksi dimetri
c. Proyeksi miring
Pada proyeksi miring, sumbu x berhimpit dengan garis horisontal/mendatar dan sumbu y mempunyai sudut 45° dengan garis mendatar. Skala pada proyeksi miring sama dengan skala pada proyeksi dimetri, yaitu skala pada sumbu x = 1 : 1, dan pada sumbu y = 1 : 2, sedangkan pada sumbu z = 1 : 1.
Contoh :
Proyeksi miring
d. Gambar Perspektif
Dalam gambar teknik, gambar perspektif jarang dipakai. Gambar perspektif dibagi menjadi tiga macam, yaitu :
1. Perspektif dengan satu titik hilang
2. Perspektif dengan dua titik hilang
3. Perspektif dengan tiga titik hilang
      Contoh :
Perspektif dengan satu titik hilang
2. Proyeksi Ortogonal
Proyeksi ortogonal adalah gambar proyeksi yang bidang proyeksinya mempunyai sudut tegak lurus terhadap proyektornya. Garis-garis yang memproyeksikan benda terhadap bidang proyeksi disebut proyektor. Selain proyektor tegak lurus terhadap bidang proyeksinya juga proyektor-proyektor tersebut sejajar satu sama lain. Contoh-contoh proyeksi ortogonal dapat dilihat pada gambar dibawah ini.
a. Proyeksi ortogonal dari sebuah titik
Proyeksi ortogonal dari sebuah titik
b. Proyeksi ortogonal dari sebuah garis
Proyeksi ortogonal dari sebuah garis
c. Proyeksi ortogonal dari sebuah bidang
Proyeksi ortogonal dari sebuah bidang
d. Proyeksi ortogonal dari sebuah benda
Proyeksi ortogonal dari sebuah benda
B. Proyeksi Pandangan
Proyeksi Eropa dan Amerika merupakan proyeksi yang digunakan untuk memproyeksikan pandangan dari sebuah gambar tiga dimensi terhadap bidang dua dimensi.

1. Proyeksi Eropa
Proyeksi Eropa disebut juga proyeksi sudut pertama, juga ada yang menyebutkan proyeksi kuadran I, perbedaan sebutan ini tergantung dari masing pengarang buku yang menjadi refrensi. Dapat dikatakan bahwa Proyeksi Eropa ini merupakan proyeksi yang letak bidangnya terbalik dengan arah pandangannya.

Proyeksi Eropa
2. Proyeksi Amerika
Proyeksi Amerika dikatakan juga proyeksi sudut ketiga dan juga ada yang menyebutkan proyeksi kuadran III. Proyekasi Amerika merupakan proyeksi yang letak bidangnya sama dengan arah pandangannya.
Proyeksi Amerika
C. Simbol Proyeksi
Untuk membedakan proyeksi Eropa dan proyeksi Amerika, perlu diberi lambang proyeksi. Dalam standar ISO (ISO/DIS 128), telah ditepkan bahwa cara kedua proyeksi boleh dipergunakan. Sedangkan untuk keseragaman ISO, gambar sebaiknya digambar menurut proyeksi Eropa (Kuadran I atau dikenal dengan proyeksi sudut pertama).
Dalam sebuah gambar tidak diperkenankan terdapat gambar dengan menggunakan kedua proyeksi secara bersamaan. Simbol proyeksi ditempatkan disisi kanan bawah kertas gambar. Simbol/lambang proyeksi tersebut adalah sebuah kerucut terpancung.
Simbol Proyeksi
D. Anak Panah
Anak panah digunakan untuk menunjukkan batas ukuran dan tempat/posisi atau arah potongan, sedangkan angka ukuran ditempatkan di atas garis ukur atau disisi kiri garis ukur.
Anak panah

Untuk Dimensi lihat disini: Materi Dimensi Menggambar Mesin
