Materi Dimensi Menggambar Mesin

DIMENSI

Dimensi merupakan elemen anotasi yang digunakan untuk menunjukkan ukuran panjang, besar sudut, radius/diameter dan sebagainya. Dimensi juga merupakan anotasi yang sangat penting dalam menggambar teknik. Meski anda menggambar dan mencetak dengan menggunakan skala, tidak masuk akal jika orang yang ingin mengetahui ukuran gambar anda harus mengukurnya setiap saat.

a. Klasifikasi Pencatuman Ukuran
Benda-benda yang diukur mempunyai bentuk yang bermacam-macam, fungsi, kualitas, atau pengerjaan yang khusus. Oleh karena itu, pencatuman ukuran diklasifikasikan menjadi:
• Pengukuran dengan dimensi fungsional
• Pengukuran dengan dimensi nonfungsional
• Pengukuran dengan dimensi tambahan
• Pengukuran dengan kemiringan atau ketirusan
• Pengukuran dengan bagian yang dikerjakan khusus
• Pengukuran dengan kesimetrian

1) Pengukuran dengan dimensi fungsional, nonfungsional, dan ukuran tambahan
Jika suatu benda terdiri atas bagian-bagian (bagian yang dirakit), maka ukuran bagian yang satu dengan Iainnya mempunyai fungsi yang sama, sehingga satu sama lain mempunyai ukuran yang berpasangan dan pencatuman ukurannya sebagai fungsi yang berpasangan. Jika benda kerja yang digambar berdiri sendiri, tetapi dalam sistem pengerjaannya terhadap maka digambar sesuai dengan ukurannya dan pencatuman ukurannya sebagai fungsi pengerjaan.
Ukuran-ukuran yang tidak berfungsi disebut ukuran nonfungsional. Untuk melengkapi ukuran, dalam hal ini supaya tidak menimbulkan kekacauan dalam membaca gambar terutama dalam jumlah ukuran total, maka ukuran pada gambar dilengkapi dengan ukuran tambahan. Ukuran tambahan ini harus ditempatkan di antara dua kurung atau di dalam kurung.

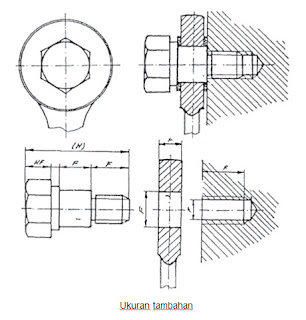

Ukuran tambahan
2) Pengukuran ketirusan
Untuk mencatumkan ukuran benda yang mempunyai bentuk miring, ukuran kemiringannya dicantumkan dengan harga tangen sudutnya.
Pengukuran ketirusan
3) Penunjukan ukuran pada bagian yang dikerjakan khusus
Untuk memberikan keterangan gambar pada benda-benda yang dikerjakan khusus, misalnya dikartel pada bagian tertentu atau dihaluskan dengan ampelas halus, maka pada bagian yang dikerjakan khusus tadi gambar luarnya diberi garis tebal bertitik.
Penunjukan ukuran pengerjaan khusus
4) Pemberian ukuran pada bagian-bagian yang simetris
Untuk memberikan ukuran-ukuran pada gambar-gambar simetris, jarak antara tepi dan sumbu simetrisnya tidak dicantumkan.
Pemberian ukuran pada bagian-bagian yang simetris

b. Pencatuman Simbol-Simbol Ukuran
Untuk benda-benda dengan bentuk tertentu, ukurannya dicantumkan disertai simbol bentuknya: misal benda-benda yang berbentuk silinder, bujur sangkar, bola, dan pingulan (chamfer).
Pencatuman Simbol-Simbol Ukuran
Keterangan:
50 = Diameter bola dengan ukuran 32 mm
SR 16 = Jari-jari bola dengan ukuran 16 mm
C3 = Chamfer atau pinggulan dengan ukuran 3 × 45
023 = Simbol ukuran silinder, dengan ukuran 23 mm
34 = Simbol ukuran bujur sangkar, dengan ukuran sisinya 34 mm
120 = Simbol ukuran tidak menurut skala yang sebenarnya
M12 = Simbol ukuran ulir dengan jenis ulir metris dan diameter luarnya
12 mm
2 = (Silang/cros clengan garis tipis); simbol bidang rata
I = (Strip titik tebal); simbol bagian yang dikerjakan khusus

c. Penunjukan ukuran jari-jari
Untuk menunjukkan ukuran jari-jari, dapat digambarkan dengan garis ukur
dimulai dan titik pusat sampai busur Iingkarannya. Sebagai simbol dari jari-jari
tersebut, diberi tanda huruf “R”.

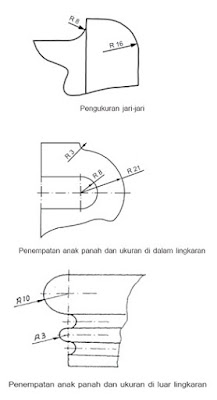

Penunjukan ukuran jari-jari
